Immagine VHS che salta o scorre: cosa la causa e cosa risolve un TBC

Se l'immagine VHS salta, la causa più probabile è il tracking: le testine del videoregistratore non seguono bene le tracce registrate sul nastro. Se invece l'immagine scorre in verticale, il televisore ha perso il sincronismo; se trema, è un errore della base dei tempi. Il tracking si regola a casa in pochi secondi; scorrimento e tremolio li risolve un correttore di base dei tempi (TBC), come quello del Panasonic AG-1980P che usiamo in laboratorio.

Salta, scorre o trema? Riconosci il sintomo in 10 secondi

Guarda il televisore per dieci secondi senza toccare nulla. Il quadro si sposta tutto in verticale, si blocca a scatti oppure resta al suo posto ma ondeggia ai bordi? Sono tre difetti diversi, e la tabella dice quale rimedio ha senso provare.

Cosa vedi	Nome tecnico	Causa più probabile	Si risolve a casa?	Lo risolve un TBC?
Scorre in verticale con barra nera	Perdita di sincronismo verticale	Sincronismo debole, V-HOLD starato o convertitore SCART-HDMI economico	A volte (con V-HOLD)	Sì, con un TBC a frame store
Scorre ed è in bianco e nero	Errore di standard (NTSC)	Nastro NTSC su VCR/TV PAL	No	No (non converte lo standard)
Salta ogni pochi secondi con banda di rumore	Errore di tracking o servo	Tracking: nastro registrato su un altro videoregistratore, LP o testine sporche	Spesso (tracking)	In parte (stabilizza, non ricrea le tracce)

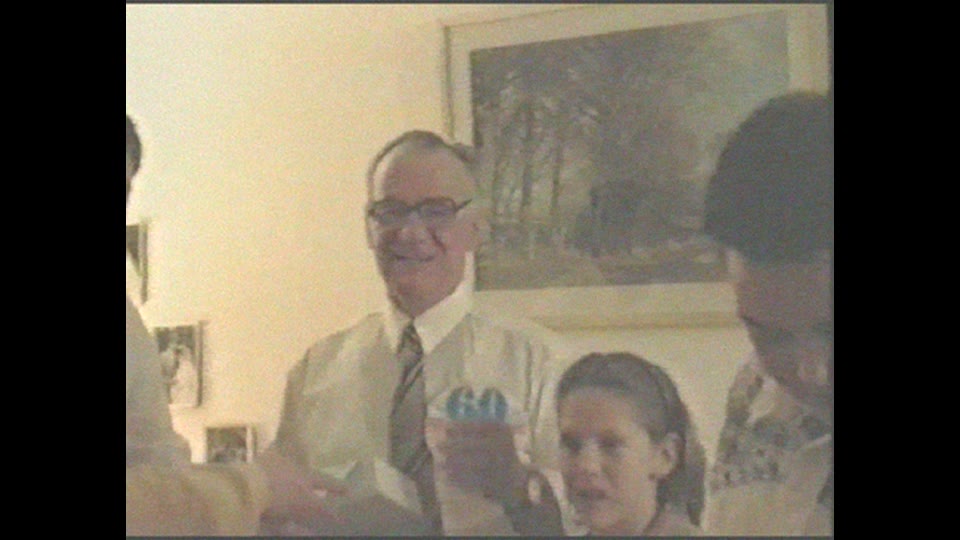

Pulsa o scorre solo su un film copiato	Protezione anticopia	Segnale alterato sulle cassette commerciali (le registrazioni di famiglia non ce l'hanno)	No	Non è un caso che trattiamo
Trema / bordi che ondeggiano	Jitter della base dei tempi	Usura meccanica e nastro allungato	No	Sì
Righe storte solo in fondo allo schermo	Rumore di commutazione testine	Normale funzionamento del VHS	Non serve	Non serve: si taglia in fase di consegna
Salta solo nel file acquisito, non sul TV	Drop di fotogrammi	Grabber USB senza TBC che perde fotogrammi	Raramente	Sì

Immagine VHS che salta: 6 passi sicuri

1. Prova un'altra cassetta. Se salta anche una cassetta registrata da te e in buono stato, il problema è il videoregistratore; se salta solo quella, è il nastro o la sua registrazione.
2. Regola il tracking. Usa i tasti TRACKING (su molti modelli sono i tasti CH +/− durante la riproduzione) o attiva l'auto-tracking. Fai pochi scatti alla volta, poi lascia: se dopo una decina di tentativi non migliora, il tracking non è la causa.
3. Collega via presa SCART diretta. Per il test togli grabber USB, convertitori SCART-HDMI e adattatori: se con la presa SCART diretta sul televisore l'immagine smette di scorrere, la colpa era della catena, non della cassetta.
4. Controlla lo standard. Una cassetta arrivata dagli Stati Uniti o dal Giappone è quasi sempre NTSC: su un videoregistratore solo PAL scorre e spesso è in bianco e nero. Sui televisori a tubo con manopola V-HOLD, ruotala piano finché il quadro si ferma.
5. Esegui una sola passata di cassetta di pulizia a secco. Le cassette di pulizia a secco sono leggermente abrasive: una passata di pochi secondi, mai di più. Non usare cotton fioc né alcol da supermercato sulle testine.
6. Confronta il file con il TV. Se sul televisore l'immagine è stabile ma il file acquisito salta, il nastro è sano: è il grabber USB che perde o ripete fotogrammi.

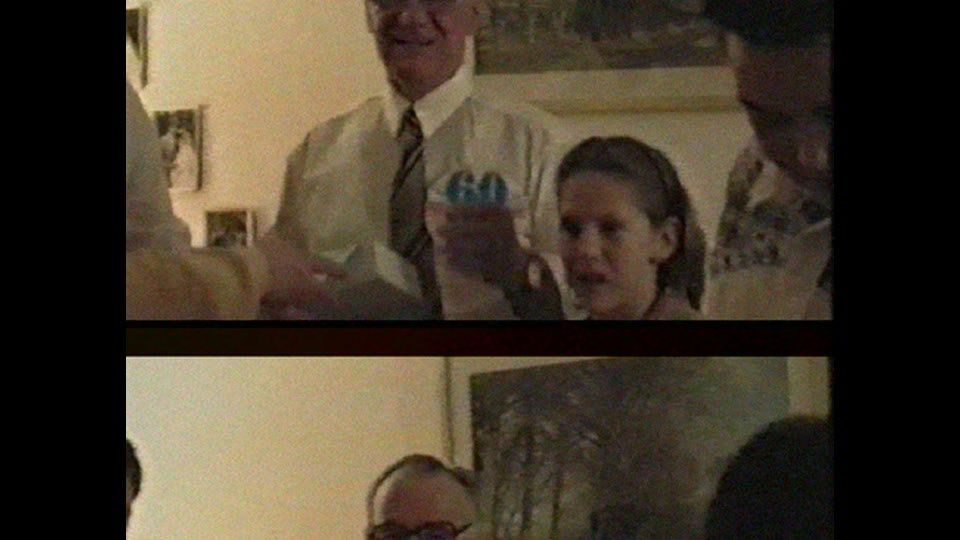

Perché l'immagine scorre: il sincronismo verticale

Lo scorrimento verticale, noto anche come rolling, si verifica quando il televisore o il grabber USB perdono il segnale di sincronismo verticale. Il segnale analogico PAL è composto da 625 linee e 50 campi al secondo. Il formato NTSC prevede 525 linee e 60 campi al secondo. Se il dispositivo di ricezione non riesce a isolare gli impulsi di sincronismo, l'immagine scivola verso l'alto o verso il basso, separata da una barra nera orizzontale.

Le cause includono la riproduzione di un nastro NTSC su un videoregistratore o televisore esclusivamente PAL, che genera anche la perdita del colore. Nei nastri commerciali copiati negli anni Novanta, la presenza di sistemi anticopia degrada deliberatamente il sincronismo; i nastri amatoriali contenenti video di famiglia sono esenti da questa protezione. L'uso di convertitori economici da presa SCART a HDMI contribuisce frequentemente alla mancata interpretazione del segnale di sincronismo.

Perché salta: tracking, pista di controllo e LP

Un'immagine VHS che salta è quasi sempre un problema di tracking. Il videoregistratore usa la pista di controllo, una traccia di impulsi lungo il bordo del nastro, per far passare le testine rotanti esattamente sulle tracce video diagonali. Se quegli impulsi sono deboli, o se il nastro è stato registrato da un altro apparecchio con un allineamento diverso, le testine finiscono a cavallo tra due tracce e il quadro salta, spesso con una banda di rumore. Le cause tipiche sono una pista di controllo usurata, una registrazione in LP e un videoregistratore con la meccanica starata. Le passate ripetute su una meccanica difettosa possono piegare o allungare il nastro.

Sui nastri registrati in LP, il tracciamento risulta particolarmente critico. Sulle cassette LP abbiamo contato in mediana 26 dropout e salti di tracking visibili al minuto con un videoregistratore domestico, contro 3 al minuto sulla nostra catena. Il miglioramento non viene dal solo TBC: conta soprattutto il deck professionale, con testine manutenute, tracking fine e compensazione dei dropout. Per approfondire l'interazione tra le testine e le anomalie visive, consulta la nostra guida su righe, neve e tracking instabile e scopri come si regola il tracking quando compaiono righe orizzontali.

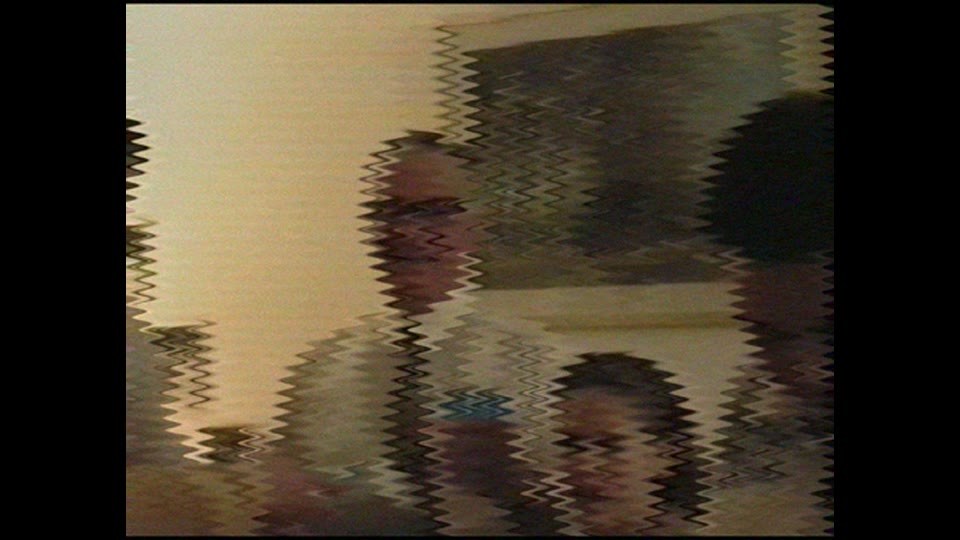

Perché trema: jitter della base dei tempi

Quando l'immagine trema, il quadro resta al suo posto ma i bordi verticali ondeggiano e la parte alta può piegarsi di lato (in gergo flagging). Questo effetto deriva dal jitter della base dei tempi. L'attrito irregolare del nastro sui rulli e il naturale allungamento del supporto magnetico generano micro-variazioni nella velocità di lettura delle singole linee orizzontali. Il rumore presente nelle ultime linee in basso è il rumore di commutazione delle testine: si tratta di una caratteristica normale del formato VHS, che i televisori a tubo nascondevano fuori dai bordi dello schermo (overscan).

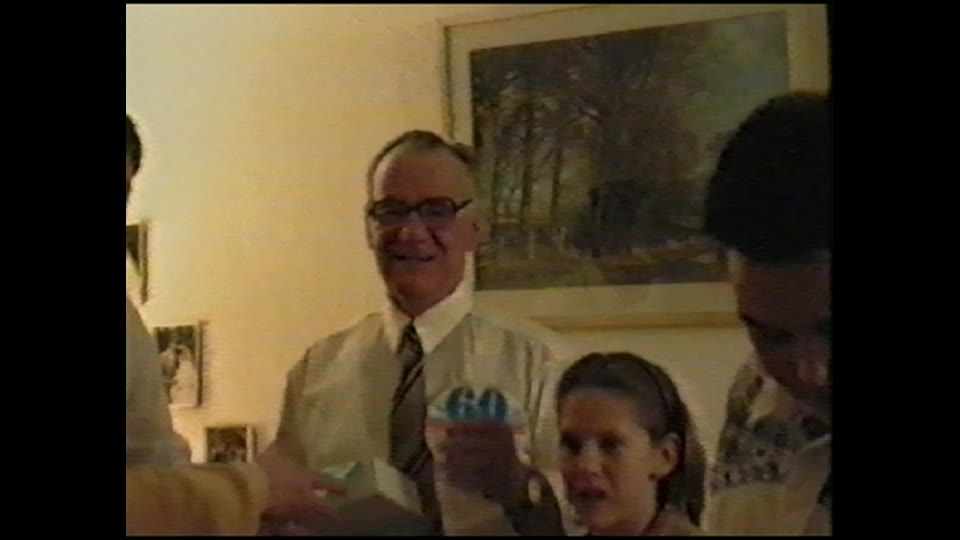

Cosa risolve un TBC (e cosa no)

Un correttore di base dei tempi (TBC) memorizza il segnale e lo rilegge con un orologio stabile. Un TBC di linea rimette in fila ogni riga orizzontale, e così sparisce il tremolio. Un TBC con frame store (memoria di quadro) fa lo stesso sull'intero quadro e genera un sincronismo nuovo e pulito: il televisore o la scheda di acquisizione non perdono più l'aggancio.

Risolve:

• Il tremolio e l'ondulazione laterale (jitter).
• Lo scorrimento verticale causato da un sincronismo debole o instabile (serve un TBC con frame store: il solo TBC di linea non basta).
• La perdita di fotogrammi durante l'acquisizione con grabber USB.

Non risolve:

• I dropouts (puntini bianchi causati da vuoti magnetici).
• Muffa, pieghe fisiche o rottura del nastro.
• Danni irreparabili alla pista di controllo.
• La conversione del segnale NTSC in formato PAL.

I numeri del nostro banco di prova

Per misurare quanto pesa il TBC abbiamo acquisito due volte gli stessi 10 nastri VHS amatoriali. La prima catena utilizzava un lettore consumer e un grabber USB dal costo di circa 30 €. La seconda catena impiegava un Panasonic AG-1980P, un DPS Reality TBC e una scheda di acquisizione Blackmagic DeckLink 10 bit 4:2:2.

L'acquisizione domestica ha registrato in mediana 14 fotogrammi persi o ripetuti al minuto. La catena di laboratorio ha restituito un valore di 0. Su una E-180 intera (circa 3 ore) la catena senza TBC ha accumulato circa 3 secondi di sfasamento tra audio e video. Un secondo dato viene da 120 cassette arrivate con la nota «il videoregistratore non funziona / niente immagine». Il campione comprende tutti i guasti di riproduzione, non solo l'immagine che salta: nell'86% dei casi la registrazione era intatta e il guasto stava nel lettore, nel televisore o in una regolazione. Dentro quell'86%, il tracking o l'allineamento pesava per il 12% del totale. Il restante 14% erano problemi del nastro: danneggiato nell'8% dei casi, sticky-shed nel 6%.

Metodo. 10 cassette VHS registrate in famiglia, ciascuna acquisita due volte negli stessi punti: (1) videoregistratore domestico con uscita SCART e grabber USB da circa 30 €; (2) Panasonic AG-1980P, DPS Reality TBC e Blackmagic DeckLink. I fotogrammi persi o ripetuti sono contati confrontando il file con il codice di tempo della cattura; i dropout sono stati contati a vista sul file. Il confronto misura l'intera catena, non il solo TBC.

Come leggiamo in laboratorio un nastro che salta

Prima della lettura puliamo le testine e controlliamo il nastro per sticky-shed e muffa. Il nastro va sul Panasonic AG-1980P, un videoregistratore S-VHS broadcast con TBC integrato, e il segnale passa poi da un DPS Reality TBC esterno con frame store. Se un nastro registrato su un apparecchio starato non si aggancia, lo rileggiamo sul secondo deck, un JVC BR-S925E. L'acquisizione avviene tramite interfaccia Blackmagic DeckLink 10 bit 4:2:2. È lo stesso principio con cui RAI Teche conserva l'archivio televisivo italiano: prima si stabilizza il segnale, poi si digitalizza.

Sulle 263 VHS e VHS-C passate dal nostro registro di preservazione per l'Italia tra il 2024 e il 2026: Il 94% dei nastri con usura leggera e tracking instabile è stato recuperato totalmente tramite pulizia e correzione sul deck broadcast. Il 79% dei nastri affetti da sticky-shed ha superato l'acquisizione dopo incubazione controllata.

Panasonic AG-1980P

Videoregistratore S-VHS broadcast con TBC integrato

Lettura

• Correttore di base dei tempi integrato
• Tracking fine e testine manutenute
• Legge VHS e S-VHS PAL

DPS Reality TBC

Correttore di base dei tempi esterno / frame store

Stabilizzazione

• Ritemporizza ogni riga e ogni quadro
• Rigenera il sincronismo verticale
• Elimina tremolio e salti prima della cattura

JVC BR-S925E

Videoregistratore professionale S-VHS

Secondo deck

• Seconda lettura per nastri difficili
• Uscita S-Video (Y/C)
• Utile se il primo deck non aggancia

Blackmagic DeckLink

Scheda di acquisizione 10 bit 4:2:2

Cattura

• Nessun fotogramma perso sul banco interno
• Audio e video sincronizzati
• Master da cui si ricava l'MP4

Quando conviene un trasferimento in laboratorio

La regola è semplice. Se uno dei 6 passi ha fermato l'immagine, puoi guardare e acquisire la cassetta a casa. Se l'immagine continua a scorrere o tremare con la presa SCART diretta, o se vale una delle condizioni del riquadro «Fermati qui», ogni altra passata consuma il nastro senza risolvere nulla. A quel punto conviene il nostro servizio di digitalizzazione VHS.

Il prezzo base è 14,99 € a cassetta e scende fino a 7,50 € da 80 cassette in su (sconto fino al 50% se la scatola arriva in laboratorio entro 4 settimane dalla spedizione). La Scatola dei Ricordi è gratuita, con spedizione prepagata, assicurata e tracciata all'andata e al ritorno. Scegli di riversare le cassette in digitale con il nostro laboratorio per le VHS standard o per le cassette VHS-C.

Domande frequenti

Perché l'immagine della VHS salta?

Il videoregistratore non riesce a leggere correttamente la pista di controllo. La causa risiede in un disallineamento tra le testine del lettore attuale e quello originario, nell'usura fisica del nastro o nell'uso della velocità LP. Nella maggior parte dei casi basta regolare il tracking. Se non basta, le cause più comuni sono una pista di controllo usurata, un nastro allungato o un grabber che perde fotogrammi.

Perché l'immagine della VHS scorre verso l'alto?

Il televisore o la scheda di acquisizione perdono il segnale di sincronismo verticale. Succede con le cassette NTSC lette su apparecchi solo PAL, con le copie di cassette commerciali protette, con convertitori SCART-HDMI economici e con nastri molto usurati. Il tracking non serve; serve un televisore che agganci il segnale o un TBC.

Il tracking risolve l'immagine che trema?

No. Il tracking ottimizza la lettura della traccia magnetica, eliminando le righe orizzontali e il salto del quadro. Il tremolio laterale deriva da irregolarità meccaniche ed errori della base dei tempi, risolvibili unicamente tramite un TBC.

Un TBC ripara un nastro danneggiato?

Un TBC non ripristina le informazioni mancanti, i vuoti magnetici o i danni fisici del nastro. Il suo compito esclusivo è ricostruire l'integrità del segnale elettrico, riallineando le tempistiche dei fotogrammi letti dalle testine.

Se l'immagine salta, la registrazione è persa?

Nella maggior parte dei casi la registrazione è ancora presente e intatta. L'anomalia è legata alla lettura in tempo reale del videoregistratore. Nel nostro registro italiano il 94% dei nastri con tracking instabile è stato recuperato per intero sul deck broadcast. Fa eccezione il nastro che salta sempre nello stesso punto, segno di una piega fisica.
